Volkswagen Caddy (2005-2009) – Pojistková skříňka

Obsah

Volkswagen Caddy – schéma pojistkové skříňky

Rok výroby: 2005, 2006, 2007, 2008, 2009.

Pojistka zapalovače cigaret (zásuvka) v automobilu Volkswagen Caddy Je pojistka 47 v pojistkové skříňce v motorovém prostoru.

Umístění

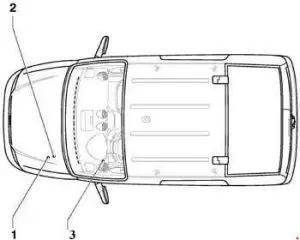

Volkswagen Caddy – schéma pojistkové skříňky – umístění
  1. Pojistky v držáku pojistek A -SA- (ve skříňce elektroniky, vlevo v motorovém prostoru)
  2. Pojistky v držáku pojistek B -SB- (levá strana v motorovém prostoru)
  3. Pojistky v držáku pojistek C -SC- (pod přístrojovou deskou vlevo)

Umístění držáku pojistek A (A -SA-)

Volkswagen Caddy – schéma pojistkové skříňky – umístění držáku pojistek A (A -SA-)
Číslo Ampéry [A] Popis
1 150 Alternátor -C- 90A / 110A
1 200 Alternátor -C- 140A
2 80 Řídicí modul posilovače řízení -J500-;

Elektromechanický posilovač řízení -V187-;

3 50 Regulátor ventilátoru chladiče -J293- ;

Ovládání ventilátoru chladiče -V7-;

Pravý ventilátor chladicí kapaliny -V35-;

Tepelný spínač ventilátoru chladiče -F18-;

Ventilátor chladiče -V7-.

3 80 Řídicí jednotka ventilátoru chladiče -J293-1 )
4 50 2)

80 3)

Palubní řídicí jednotka -J519-. 2);

Uvolňovací kontakt relé X -J59-. 2);

Pojistka 7 v pojistkovém držáku -SC7-;

Pojistka 8 v pojistkovém držáku -SC8-;

Pojistka 28 v pojistkovém držáku -SC28- až -SC33-.

5 100 Nepoužívá se (květen 2005 až listopad 2006));

Pojistky v držáku pojistek C -SC-. (k listopadu 2006);

Pojistka 20 v pojistkovém držáku -SC20- až -SC24-;

Pojistka 42 v pojistkovém držáku -SC42- až -SC52- (do dubna 2009);

Pojistka 42 v držáku pojistek -SC42- až -SC53- (od května 2009).

6 100 Pojistky v držáku pojistek C -SC- (květen 2005 až listopad 2006));

Pojistka 20 v pojistkovém držáku -SC20- až -SC24-;

Pojistka 42 v držáku pojistek -SC42- až -SC52-;

Nepoužívá se (k listopadu 2006);

Relé s vysokým tepelným výkonem -J360-. (k září 2007);

Pomocný ohřívač vzduchu -Z35-.

6 6) 50 Tepelné relé s nízkým výkonem -J359- 4);

Přídavný ohřívač vzduchu -Z35-.

7 50 Pojistky v držáku pojistek C -SC-;

Pojistka 39 v pojistkovém držáku -SC39- až -SC41- 5).

7 6) 100 Tepelné relé s vysokým výkonem -J360- 5);

Přídavný ohřívač vzduchu -Z35-.

1) Pouze modely se zvýšeným výkonem ventilátoru
2) Pouze modely s centrálním zamykáním
3) Pouze modely bez centrálního zamykání
4) Pouze modely s přívěsem
5) Pouze modely s přídavným ohřívačem vzduchu (PTC)
6) Od května 2008

Umístění držáku vysoké pojistky v E-boxu (B -SB-)

Volkswagen Caddy – schéma pojistkové skříňky – umístění držáku pojistek B (B -SB-)
Číslo Ampéry [A] Popis
1 Nepoužívá se
2 15
5 1)
Elektronický řídicí modul sloupku řízení -J527-;

Nepoužívá se (ke květnu 2008).

3 5 Palubní řídicí jednotka -J519-
4 30 Řídicí modul ABS -J104-
5 15 Mechatronická jednotka pro dvouspojkovou převodovku -J743-
6 5 Řídicí jednotka na přístrojové desce -J285-;

Elektronická řídicí jednotka sloupku řízení -J527- (od května 2008).

7 40 Nepoužívá se (do května 2008);

Svorka 15 napájecího napětí relé 2 -J681- (ke květnu 2008).

8 15 Řídicí modul s displejem pro rádio a navigační systém -J503-;

Rádio -R-.

9 10
5 1)
Elektronický řídicí modul pro provoz mobilního telefonu -J412-.
10 10 Proudové relé Motronic -J271- (BUD, BSX);

Termín. 30 relé napájecího napětí -J317- (BDJ, BST, BLS, BSU, BJB, BCA, BMM);

Řídicí modul Motronic -J220- (BCA);

Řídicí modul Motronic -J623- (BSX, BUD).

11 20 Řídicí jednotka pomocného topení -J364-
12 5 Diagnostické rozhraní datové sběrnice -J533-
13 25
15 1)
Řídicí modul motoru -J623- (BSX, BUD);

Řídicí modul Simos -J361- (BGU, BSE, BSF).

13 30 Řídicí modul systému přímého vstřikování nafty -J248- (BDJ, BLS, BJB, BST, BSU, BMM);

Řídicí modul Motronic -J220- (BCA).

14 20 Zapalovací cívka 1 s výstupním stupněm -N70- (BCA, BSX, BUD);

Zapalovací cívka 2 s výstupním stupněm -N127- (BCA, BSX, BUD);

Zapalovací cívka 3 s výstupním stupněm -N291- (BCA, BSX, BUD);

Zapalovací cívka 4 s výstupním stupněm -N292- (BCA, BSX, BUD);

Zapalovací transformátor -N152- (BGU, BSE, BSF, BSX).

15 5 Relé palivového čerpadla -J17- (BDJ, BST, BLS, BSU, BJB, BMM);

Žhavicí svíčka -J52- (BDJ, BST);

Modul automatického řízení doby svícení -J179- (BLS, BSU, BJB, BMM).

15 10 Relé vypnutí palivového čerpadla -J333- (BSX);

Vstřikovací válec 1 -N30- (BUD);

Vstřikovací válec 2 -N31- (BUD);

Vstřikovací válec 3 -N32- (BUD);

Vstřikovací válec 4 -N33- (BUD);

Vstřikovač plynu 1 -N366- (BSX);

Vstřikovač plynu 2 -N367- (BSX);

Vstřikovač plynu 3 -N368- (BSX);

Vstřikovač plynu 4 -N369- (BSX).

16 30 Řídicí modul ABS -J104-
17 20 Palubní řídicí jednotka -J519-;

Zvukové signalizační relé -J413-;

Výškový reproduktor -H2-;

Basový roh -H7-.

18 30 Speciální řídicí jednotka vozidla -J608-
19 30 Motor stěračů -V-
20 40 Žhavicí svíčka 3 -Q12- (BDJ, BST);

Žhavicí svíčka 4 -Q13- (BDJ, BST).

21 10 Ohřívač lambda sondy -Z19- (BLS, BMM)
21 15 Ohřívač Lambda sondy -Z19- (BGU, BSE, BSF, BCA, BSX, BUD);

Ohřívač lambda sondy 1 za katalyzátorem -Z29- (BGU, BSE, BSF, BCA, BSX, BUD).

22 5 Spínač brzdového pedálu -F47- (do května 2006);

Snímač polohy spojky -G476-.

23 5 Relé čerpadla sekundárního vzduchu -J299- (BGU, BSE);

Ventil recirkulace výfukových plynů -N18- (BDJ, BST).

23 10 Ventil recirkulace výfukových plynů -N18- (BJB, BSU);

Elektromagnetický ventil pro regulaci plnicího tlaku -N75- (BJB, BLS, BSU, BMM);

Spínací ventil recirkulace výfukových plynů chladiče -N345- (BJB, BLS, BSU, BMM)

Uzavírací ventil nádrže 1 -N361- (BSX);

Uzavírací ventil nádrže 2 -N362- (BSX);

Uzavírací ventil nádrže 3 -N363- (BSX);

Vysokotlaký ventil pro přívod plynu -N372- (BSX);

Uzavírací ventil nádrže 4 -N429- (BSX).

24 10 Ventil recirkulace výfukových plynů -N18- (BCA);

Vstřikovací válec 1 -N30- (BSX);

Vstřikovací válec 2 -N31- (BSX);

Vstřikovací válec 3 -N32- (BSX);

Vstřikovací válec 4 -N33- (BSX);

Elektromagnetický ventil filtru s aktivním uhlím 1 -N80- (BCA, BGU, BSE, BSF, BUD);

Přepínací ventil sacího potrubí s proměnnou výškou -N156- (BGU, BSE, BSF);

Motor rukojeti sacího potrubí -V157- (BDJ, BST);

Regulátor ventilátoru chladiče -J293-;

Ochranný rezistor -N235-.

25 40 Palubní řídicí jednotka -J519-, pravý reflektor
26 40 Palubní řídicí jednotka -J519-, levý světlomet
27 40 Relé čerpadla sekundárního vzduchu -J299- (BGU, BSE);

Motor čerpadla sekundárního vzduchu -V101-;

Žhavicí svíčka 1 -Q10- (BDJ, BST);

Žhavicí svíčka 2 -Q11- (BDJ, BST).

27 50 Modul automatického řízení doby svícení -J179- (BJB, BLS, BSU, BMM);

Svíčka 1 -Q10-;

Plachta 2 -Q11-;

Svíčka 3 -Q12-;

Svíčka 4 -Q13-.

28 40 Relé napájecího napětí pro svorku 15 2 -J681-
29 30 Ovladač dveří řidiče -J386- (pouze modely s elektrickým ovládáním oken);

Ovladač dveří spolujezdce -J387- (pouze modely s elektrickým ovládáním oken).

30 30 Pojistky v držáku pojistek C -SC- (speciální vozidla);

Pojistka 18 v pojistkovém držáku -SC18-;

Pojistka 19 v pojistkovém držáku -SC19-;

Pojistka 36 v pojistkovém držáku -SC36-;

Pojistka 53 v pojistkovém držáku -SC53- až -SC56-.

30 50 Relé nízkého tepelného výkonu -J358- (od září 2007);

Pomocný ohřívač vzduchu -Z35-.

1) od května 2007
PŘEČTĚTE SI  Volkswagen Vento (A3) (1992-1999) - pojistková skříňka

Umístění pojistek v držáku pojistek C -SC- (květen 2005 – květen 2007)

Volkswagen Caddy – schéma pojistkové skříňky – montážní poloha držáku pojistek C (C -SC-)
Číslo Ampéry [A] Popis
1
10
Nepoužívá se (do května 2006);

10kolíkový konektor -T10c- (od listopadu 2006 .; pouze pro modely s elektrickým rozhraním).

1 10
15 1)
Přepínač obousměrného rádia -E72- (pouze pro speciální vozidla);

Motor běží dál bez tlačítka klíčku -E489- (platí pouze pro speciální vozidla);

Řídicí jednotka pro speciální vozidla -J608- (do listopadu 2006; platí pouze pro speciální vozidla);

4kolíkový konektor -T4g- (platí pouze pro speciální vozidla).

2 5 Relé palivového čerpadla -J17- (BCA, BGU, BSE, BSF, BUD, BSX);

Svorka 15 relé napájecího napětí -J329- (BGU, BSE, BSF, BUD, BSX);

Diagnostické rozhraní datové sběrnice -J533-;

Řídicí jednotka motoru -J623-.

3 5 Nastavení rozsahu světla -E102-

Motor ovládání rozsahu levého světlometu -V48-

Motor ovládání pravého světlometu -V49-

Spínač systému kontroly trakce -E132- (od listopadu 2006);

Tlačítko TCS a ESP -E256- (od listopadu 2006);

Řadicí páka -E313- (od listopadu 2006; pouze modely s přímým řazením);

Spínač brzdových světel -F- (od listopadu 2006);

Řídicí jednotka ABS -J104- (od listopadu 2006);

Řídicí jednotka detektoru přívěsu -J345- (od listopadu 2006);

Řídicí jednotka posilovače řízení -J500- (od listopadu 2006 .; pouze modely s posilovačem řízení);

Řídicí jednotka snímače řadicí páky -J587- (od listopadu 2006 .; pouze modely s přímým pohonem);

Mechatronická jednotka pro dvouspojkovou převodovku -J743- (od listopadu 2006 .; pouze modely s přímou převodovkou).

4 5 Elektronická řídicí jednotka pro provoz mobilního telefonu -J412- (pouze modely s telefonem)
5 15 Měřič hmotnosti vzduchu -G70- (BLS, BSU, BJB, BDJ, BST);

Topné těleso klikové skříně -N79- (BCA, BGU, BSE, BSF, BUD, BLS, BSU, BJB);

Spínač zpětného světla -F4- (od listopadu 2006);

Relé provozu pomocného topení -J485- (od listopadu 2006; pouze modely s pomocným chladicím topením);

16kolíkový konektor -T16- (od listopadu 2006; připojení pro autodiagnostiku).

5 10 Topné těleso ventilace klikové skříně -N79- (BSX);

Elektromagnetický ventil filtračního systému s aktivním uhlím 1 -N80- (BSX);

16kolíkový konektor -T16- (od listopadu 2006; autodiagnostický konektor);

Spínač zpětného světla -F4- (od listopadu 2006);

Relé provozu pomocného topení -J485- (od listopadu 2006; pouze modely s pomocným chladicím topením).

6 5 Řídicí jednotka airbagu -J234-;

Kontrolka deaktivace airbagu spolujezdce -K145-.

7 5 Spínač výkonu topení/topení -E16- (pouze modely s vyhříváním sedadel a bez centrálního zamykání);

Řídicí jednotka klimatizace -J301- (pouze modely s vyhříváním sedadel a bez centrálního zamykání);

Nepoužívá se (od listopadu 2006).

8 5 Topné těleso levé pračky -Z20- (pouze modely bez centrálního zamykání);

Pravé topné těleso pračky -Z21- (pouze modely bez centrálního zamykání);

Nepoužívá se (od listopadu 2006).

9 10 Řídicí jednotka posilovače řízení -J500- (pouze modely s posilovačem řízení);

Nepoužívá se (od listopadu 2006).

10 10 Spínač zpětného světla -F4-;

Relé provozu pomocného topení -J485- (pouze modely s pomocným chladicím topením);

16kolíkový konektor -T16- (autodiagnostický konektor);

Nepoužívá se (od listopadu 2006).

11 Nepoužívá se (platí do května 2006).
11 10 2pólový konektor -T2ab- (pouze pro speciální vozidla, používaný od června 2006).
12 Nepoužívá se (platí do května 2006).
12 5 Spínač vnitřního osvětlení (taxi)-E115- (pouze taxi);

Spínač signalizace pro taxi -E138- (pouze pro taxi);

Tlačítko systému hands-free -E487- (pouze taxíky);

Pult taxislužby -G41- (pouze taxíky).

12 10 2pólový konektor -T2ac- (platí pouze pro speciální vozidla);

28pólový konektor -T28a- (platí pouze pro speciální vozidla).

13 5 Řídicí jednotka detektoru přívěsu -J345- (pouze modely s provozem přívěsu a bez centrálního zamykání);

Nepoužívá se (od listopadu 2006).

14 5 Spínač systému kontroly trakce -E132-;

Tlačítko TCS a ESP -E256-;

Řídicí jednotka ABS -J104-;

Spínač brzdových světel -F- (platí od června 2006)
Nepoužívá se (od listopadu 2006).

15 5 Řadicí páka -E313- (pouze modely s přímým pohonem);

Řídicí jednotka snímače řadicí páky -J587- (pouze modely s přímým pohonem);

Mechatronická jednotka pro dvouspojkovou převodovku -J743- (pouze modely s přímou převodovkou);

Nepoužívá se (od listopadu 2006).

16 5 Spínač výkonu topení/topení -E16- (pouze modely bez klimatizace);

Snímač vysokého tlaku -G65- (pouze modely s klimatizací);

Snímač hladiny a teploty oleje -G266- (pouze modely s flexibilním zobrazením servisního intervalu);

Vložená řídicí jednotka v přístrojové desce -J285-.

17 7.5 Levé zadní světlo a zadní mlhové světlo -M41- (modely bez centrálního zamykání);

Kontaktní spínač zadních mlhových světel -F216- (pouze modely s přívěsem a bez centrálního zamykání).

18 5 Nepoužívá se (platí do května 2006);

Dálkové ovládání alarmů taxi, řídicí jednotka -J601- (pouze taxi, používá se od června 2006);

10pinový konektor -T10c- (pouze u modelů s elektrickým rozhraním) (od listopadu 2006).

19 5 Nepoužívá se (do května 2006);

10pinový konektor -T10c- (pouze pro modely bez elektrického rozhraní, používané od června 2006).

19 10 Taxikář -G41- (pouze taxíky, od června 2006);

Obousměrná vysílačka -R8- (pouze pro taxíky, v platnosti od června 2006).

20 5 Řídicí jednotka automatické převodovky -J217-
20 10 10pinový konektor -T10c- (od listopadu 2006; pouze pro modely s elektrickým rozhraním)
21 5
10 1)
Řadicí páka -E313- (pouze modely s přímým pohonem);

Ovladač snímače řadicí páky -J587- (pouze modely s přímým pohonem);

Spínač Tiptronic -F189- (od listopadu 2006; pouze modely s přímou převodovkou);

Automatická převodovka -J217- (od listopadu 2006);

16kolíkový konektor -T16- (od listopadu 2006 .; autodiagnostické připojení);

Spínač světel -E1- (od listopadu 2006 😉

Spínač topení/ohřevu -E16- (od listopadu 2006);

Řídicí jednotka klimatizace -J301- (od listopadu 2006);

Přijímač dálkového ovládání pro přídavné chladicí zařízení -R149- (od listopadu 2006 .; pouze modely s přijímačem dálkového ovládání pro přídavné chladicí zařízení).

22 5 Přijímač dálkového ovládání pro přídavný chladicí ohřívač -R149- (pouze modely s přijímačem dálkového ovládání pro přídavný chladicí ohřívač)

Nepoužívá se (od listopadu 2006).

23 10 Spínač brzdových světel -F- (používaný do května 2006).
23 10 3pólový konektor -T3r- (platí pouze pro speciální vozidla, používaná od června 2006).
24 10
5 1)
Spínač světel -E1- (do listopadu 2006);

Spínač topení/topení -E16- (do listopadu 2006);

Řídicí jednotka klimatizace -J301- (do listopadu 2006);

16kolíkový konektor -T16- (do listopadu 2006 .; diagnostické připojení);

Snímač kontroly interiéru -G273- (od listopadu 2006);

Vysílač náklonu vozidla -G384- (od listopadu 2006);

Slyšitelný signál -H12- (od listopadu 2006).

25 Nepoužívá se
26 20 Vstřikovač, válec 1 -N30- (BCA, BGU, BSE, BSF, BUD);

Vstřikovač, válec 2 -N31- (BCA, BGU, BSE, BSF, BUD);

Vstřikovač, válec 3 -N32- (BCA, BGU, BSE, BSF, BUD);

Vstřikovač, válec 4 -N33- (BCA, BGU, BSE, BSF, BUD).

27 20 Nepoužívá se (do listopadu 2006);

Řídicí jednotka automatické převodovky -J217-, pod levým obložením podběhu předního kola (od listopadu 2006).

28 5 Spínač světel -E1- (modely s centrálním zamykáním)
28 20 Spínač zadních mlhových světel -E18- (od listopadu 2006; pouze modely bez centrálního zamykání)
29 15 Motor zadních stěračů -V12- (pouze modely se zadními stěrači)
30 5 Spínač výkonu topení/topení -E16- (pouze modely s vyhříváním sedadel a centrálním zamykáním);

Řídicí jednotka klimatizace -J301- (pouze modely s vyhříváním sedadel a centrálním zamykáním).

30 25 Spínač světel -E1- (pouze modely bez centrálního zamykání)
31 15 Palubní řídicí jednotka -J519-
32 5 Levý prvek chladiče ostřikovače -Z20- (pouze modely se středovým zámkem);

Pravý prvek chladiče ostřikovače -Z21- (pouze modely se středovým zámkem).

33 40 Spínač výstupu topení/ohřevu -E16-;

Řídicí jednotka klimatizace -J301-;

Relé provozu pomocného ohřívače -J485- (pouze modely bez pomocného ohřívače chladiva).

34 Nepoužívá se
35 Nepoužívá se
36 Nepoužívá se (platí do května 2006).
36 20 10kolíkový konektor -T10ai- (pouze pro speciální vozidla, používaný od června 2006).
37 15 Pravé potkávací světlo -M31- (modely bez centrálního zamykání)
38 15 Levé potkávací světlo -M29- (pouze modely bez centrálního zamykání)
38 10 Zadní zářivka s vysokým stropem -W41- (platí pouze pro speciální vozidla používaná od června 2006);

Zářivka uprostřed vysoké střechy -W42- (platí pouze pro speciální vozidla, používaná od června 2006).

39 Nepoužívá se
40 20 Řídicí jednotka detektoru přívěsu -J345-
41 20 Zásuvka pro přívěs -U10-
42 15 12 V zásuvka -U5- (bez 12 V zásuvky, v zavazadlovém prostoru)
42 30 12 V zásuvka -U5- (u páky ruční brzdy);

12 V zásuvka 2 -U18- (levý kufr).

43 15 Elektrické relé palivového čerpadla 2 -J49- (BCA, BGU, BSE, BSF, BUD, BSX);

Relé palivového čerpadla -J17- (BDJ, BJB, BLS, BSU, BJB, BSE, BSF, BUD, BSX).

44 5 Snímač monitorování interiéru -G273-;

Vysílač náklonu vozidla -G384-;

Pípání -H12-;

Nepoužívá se (od listopadu 2006).

45 5 Řídicí jednotka volby antény -J515- (používaná do května 2006).
45 20 Relé ostřikovačů světlometů -J39- (od listopadu 2006 .; pouze modely s ostřikovači světlometů);

Systém ostřikování světlometů -V11- (od listopadu 2006 .; pouze modely se systémem ostřikování světlometů).

45 30 10kolíkový konektor -T10ai- (pouze pro speciální vozidla, používaný od června 2006).
46 7.5 Palubní řídicí jednotka -J519- (vnitřní osvětlení)
47 25 Zapalovač cigaret -U1-
48 20 Relé ostřikovačů světlometů -J39- (do listopadu 2006);

Čerpadlo ostřikovačů světlometů -V11- (do listopadu 2006).

48 30 Řídicí jednotka vyhřívaných předních sedadel -J774- (od listopadu 2006; pouze modely s přídavným bočním vyhříváním)
49 10 Ovladač dveří řidiče -J386- (pouze modely s centrálním zamykáním);

Ovladač předních dveří spolujezdce -J387- (pouze modely s centrálním zamykáním).

50 25 Centrální řídicí jednotka systému Comfort -J393-
51 30 Ovládací jednotka vyhřívaného sedadla řidiče -J131- (do listopadu 2006);

Řídicí jednotka vyhřívaného sedadla spolujezdce -J132- (do listopadu 2006);

Řídicí jednotka vyhřívaných předních sedadel -J774-.

52 25 Relé ventilátoru čerstvého vzduchu -J13- (pouze modely s přídavným topením);

Palubní řídicí jednotka -J519-;

Vyhřívané zadní okno -Z1-.

53 Nepoužívá se
54 Nepoužívá se
55 Nepoužívá se
56 Nepoužívá se
57 5 Nepoužívá se (platí do května 2006);

Paměť údajů o nehodách -J754- (platí pouze pro speciální vozidla, platnost od června 2006);

10kolíkový konektor -T10c- (od listopadu 2006 .; pouze pro modely s elektrickým rozhraním).

58 10 Nepoužívá se (do května 2006);

4pólový konektor -T4g- (pouze pro speciální vozidla, používaný od června 2006).

1) Od listopadu 2006
PŘEČTĚTE SI  Volkswagen Transporter T3 (1979-1992) - Pojistková skříňka

Umístění pojistek v držáku pojistek C -SC- (květen 2007 – květen 2009)

Volkswagen Caddy – schéma pojistkové skříňky – montážní poloha držáku pojistek C (C -SC-)
Číslo Ampéry [A] Popis
1 Nepoužívá se
2 Nepoužívá se
3 Nepoužívá se
4 Nepoužívá se
5 Nepoužívá se
6 Nepoužívá se
7 Nepoužívá se
8 Nepoužívá se
9 10 4kolíkový konektor -T4g- (platí pouze pro speciální vozidla);

10kolíkový konektor -T10c- (pouze u modelů s elektrickým rozhraním).

10 5 Relé palivového čerpadla -J17- (BSE, BSF, BUD, BSX);

Svorka 15 relé napájecího napětí -J329- (BSE, BSF, BUD, BSX);

Diagnostické rozhraní datové sběrnice -J533-;

Řídicí jednotka motoru -J623-.

11 5 Řídicí jednotka parkovacího asistenta -J446- (pouze modely s parkovacím asistentem)
11 10 2pólový konektor -T2ab- (pouze pro speciální vozidla)
12 5 Taxi pult -G41- (pouze taxi);

Zrcadlová přepážka taxi -G511- (od listopadu 2007; pouze taxi).

12 10 2pólový konektor -T2ac- (platí pouze pro speciální vozidla);

28pólový konektor -T28a- (platí pouze pro speciální vozidla).

13 5 Nastavení rozsahu světla -E102-;

Motor ovládání rozsahu levých světlometů -V48-;

Motor ovládání pravého světlometu -V49-;

Spínač systému kontroly trakce -E132-;

Tlačítko TCS a ESP -E256-;

Řadicí páka -E313- (pouze modely s přímým pohonem);

Spínač brzdových světel -F-;

Relé brzdového světla -J111-;

Řídicí jednotka ABS -J104-;

Řídicí jednotka detektoru přívěsu -J345-;

Řídicí jednotka posilovače řízení -J500- (pouze modely s posilovačem řízení);

Ovladač snímače řadicí páky -J587- (pouze modely s přímým pohonem);

Mechatronická jednotka pro dvouspojkovou převodovku -J743- (pouze modely s přímým pohonem);

Řídicí jednotka pro pohon všech kol -J492- (platnost od listopadu 2008).

14 5 Měřič hmotnosti vzduchu -G70- (BLS, BSU, BJB, BDJ, BST, BMM);

Topné těleso pro odvzdušnění klikové skříně -N79- (BSE, BSF, BUD, BLS, BSU, BJB, BSX, BMM);

Spínač zpětného světla -F4-;

Relé provozu pomocného topení -J485- (pouze modely s pomocným chladicím topením);

Elektromagnetický ventil 1 -N80- (BSE, BSF, BUD) filtračního systému s aktivním uhlím.
16kolíkový konektor -T16- (autodiagnostický konektor).

15 5 Řídicí jednotka airbagu -J234-;

Kontrolka deaktivace airbagu spolujezdce -K145-.

16 5 Spínač výkonu topení/topení -E16- (pouze modely bez klimatizace);

Snímač vysokého tlaku -G65- (pouze modely s klimatizací);

Snímač hladiny a teploty oleje -G266- (pouze modely s flexibilním zobrazením servisního intervalu);

Vložená řídicí jednotka v přístrojové desce -J285-;

Relé nízkého tepelného výkonu -J359- (pouze modely s topným tělesem PTC (kladný teplotní koeficient), od září 2007);

Relé vysokého tepelného výkonu -J360- (pouze modely s PTC ohřívačem (kladný teplotní koeficient), od září 2007);

Automatické vnitřní zrcátko proti oslnění -Y7- (od listopadu 2007);

Klimatizace -J255- (od května 2008; pouze klimatizované modely).

17 7.5 Levé zadní světlo a zadní mlhové světlo -M41- (modely bez centrálního zamykání);

Kontaktní spínač zadních mlhových světel -F216- (pouze modely s přívěsem a bez centrálního zamykání).

18 5 Dálkové ovládání pro taxi alarm, řídicí jednotka -J601- (pouze taxi);

10kolíkový konektor -T10c- (pouze u modelů s elektrickým rozhraním).

19 5 10kolíkový konektor -T10c- (pouze pro modely s elektrickým rozhraním)
19 10 Pult taxislužby -G41- (pouze taxíky);

Obousměrná vysílačka -R8- (pouze taxíky);

Zrcadlový taxametr -G511- (pouze taxíky) (od listopadu 2007).

20 10 10kolíkový konektor -T10c- (pouze u modelů s elektrickým rozhraním);

Nepoužívá se (používá se do října 2008).

20 7.5 Palubní řídicí jednotka -J519- (vnitřní osvětlení, používá se od listopadu 2008).
21 10 Páka voliče -E313- (pouze u modelů s DSG);

Senzorová řídicí jednotka voliče -J587- (pouze u modelů s DSG);

Spínač Tiptronic -F189- (pouze u modelů s DSG);

Automatická převodovka -J217-;

16 -konektor -T16- (autodiagnostické připojení);

Spínač světla -E1-;

Spínač výstupu topení/ohřevu -E16-;

Řídicí jednotka klimatizace -J301-;

Přijímač dálkového ovládání pro přídavný chladicí ohřívač -R149- (pouze modely s přijímačem dálkového ovládání pro přídavný chladicí ohřívač)

Dešťový a světelný senzor -G397- (od listopadu 2007; pouze modely s dešťovým a světelným senzorem);

Řídicí jednotka klimatizace -J255- (od května 2008 .; pouze modely s klimatizací);

Spínač světel -E1- (od května 2008 😉

Řídicí jednotka na přístrojové desce -J285- (od listopadu 2008);

Elektronická řídicí jednotka sloupku řízení -J527- (od listopadu 2008).

22 10 Nepoužívá se (do května 2008);

Ovladač dveří řidiče -J386- (pouze pro model s elektrickým zvedáním oken) ;

Ovladač dveří spolujezdce -J387- (pouze pro model s elektrickým zvedáním oken).

23 10 Spínač vnitřního osvětlení (taxi)-E115- (pouze taxi);

Spínač signalizace pro taxi -E138- (pouze pro taxi);

Tlačítko systému hands-free -E487- (pouze taxíky);

3pólový konektor -T3r- (pouze speciální vozidla);

10pinový konektor -T10c- (od května 2008; pouze pro modely s elektrickým rozhraním).

24 5 Snímač monitorování interiéru -G273-;

Vysílač náklonu vozidla -G384-;

Pípání -H12-.

25 Nepoužívá se
26 10 Nepoužívá se (do května 2008);

2pólový konektor -T2ab- (platí pouze pro speciální vozidla).

27 20 Řídicí jednotka automatické převodovky -J217-, pod obložením levého předního kola (do května 2008);

Relé uvolnění magnetické spojky klimatizace -J246- (pouze pro modely s hydraulickým ovládáním);

Multifunkční spínač -F125- (od listopadu 2007 do května 2008).

28 5 Spínač světel -E1- (modely s centrálním zamykáním)
28 20 Spínač zadních mlhových světel -E18- (pouze modely bez centrálního zamykání)
29 15 Motor zadního stěrače -V12- (pouze modely se zadním stěračem)
30 25 Spínač světel -E1- (pouze modely bez centrálního zamykání);

Nepoužívá se (od května 2008).

31 5 Spínač výkonu topení/topení -E16- (pouze modely bez klimatizace);

Řídicí jednotka klimatizace -J301- (pouze modely s klimatizací);

Topné těleso levé mycí trysky -Z20-;

Topné těleso pravé mycí trysky -Z21-.

32 15 Palubní řídicí jednotka -J519- (do května 2008);

Čerpadlo čelního skla a ostřikovač zadního okna -V59- (od května 2008).

33 40 Spínač výstupu topení/ohřevu -E16-;

Řídicí jednotka klimatizace -J301-;

Relé provozu pomocného topení -J485- (pouze modely s pomocným chladicím topením).

34 Nepoužívá se
35 10 Nepoužívá se (do května 2008);

Zadní zářivkové světlo s vysokým stropem -W41- (platí pouze pro speciální vozidla);

Zářivka uprostřed vysoké střechy -W42- (platí pouze pro speciální vozidla).

36 20 10kolíkový konektor -T10ai- (pouze pro speciální vozidla)
36 25 Spínač světel -E1- (od května 2008; pouze modely bez centrálního zamykání)
37 15 Pravé potkávací světlo -M31- (modely bez centrálního zamykání)
38 15 Levé potkávací světlo -M29- (do listopadu 2007 .; pouze modely bez centrálního zamykání)
38 10 Zářivka na zadní straně vysoké střechy -W41- (platí pouze pro speciální vozidla);

Zářivka uprostřed vysoké střechy -W42- (platí pouze pro speciální vozidla).

39 20 Řídicí jednotka detektoru přívěsu -J345-;

Nevyužito (listopad 2007 až květen 2008);

10kolíkový konektor -T10ai- (od května 2008; platí pouze pro speciální vozidla).

40 20 Řídicí jednotka detektoru přívěsu -J345-
41 20 Řídicí jednotka detektoru přívěsu -J345-;

Zásuvka přívěsu -U10- (listopad 2007 až květen 2008).

42 15 12 V zásuvka -U5- (bez 12 V zásuvky, v zavazadlovém prostoru)
42 30 12 V zásuvka -U5- (u páky ruční brzdy);

12 V zásuvka 2 -U18- (levý kufr).

43 15 Elektrické relé palivového čerpadla 2 -J49- (BSE, BSF, BUD, BSX);

Relé palivového čerpadla -J17- (BDJ, BJB, BLS, BSU, BJB, BSE, BSF, BUD, BSX).

44
40
Nepoužívá se;

Řídicí jednotka ventilátoru čerstvého vzduchu -J126- (od listopadu 2007).

45 20 Relé ostřikovačů světlometů -J39- (pouze modely s ostřikovači světlometů);

Čerpadlo ostřikovačů světlometů -V11- (pouze modely s ostřikovači světlometů)

45 30 10kolíkový konektor -T10ai- (pouze pro speciální vozidla, používaný do srpna 2007).
46 7.5 Palubní řídicí jednotka -J519- (vnitřní osvětlení, používaná do října 2008).
46 15 Výškový reproduktor -H2- (používaný od listopadu 2008);

Basový roh -H7- (používaný od listopadu 2008) ;

Relé basové houkačky -J413- (používá se od listopadu 2008).

47 25 Zapalovač cigaret -U1-
48 30 Řídicí jednotka vyhřívaných předních sedadel -J774- (pouze modely s přídavným bočním vyhříváním)
49 10
30 1)
Ovladač dveří řidiče -J386- (pouze modely s centrálním zamykáním);

Ovladač předních dveří spolujezdce -J387- (pouze modely s centrálním zamykáním).

50 25 Centrální řídicí jednotka systému Comfort -J393-
51 30 10kolíkový konektor -T10ai- (platí pouze pro speciální vozidla používaná od září 2007).
52 25 Relé ventilátoru čerstvého vzduchu -J13- (pouze modely s přídavným topením);

Palubní řídicí jednotka -J519-;

Vyhřívané zadní okno -Z1-.

53 Nepoužívá se
54 Nepoužívá se
55 Nepoužívá se
56 Nepoužívá se
57 5 Přepínač obousměrného rádia -E72- (pouze pro speciální vozidla);

Motor běží dál bez tlačítka klíčku -E489- (platí pouze pro speciální vozidla);

Paměť dat o nehodách -J754- (platí pouze pro speciální vozidla);

10kolíkový konektor -T10c- (pouze u modelů s elektrickým rozhraním).

58 10 4pólový konektor -T4g- (pouze pro speciální vozidla)
1) květen 2008
    Napsat komentář
    Schema-pojistek.com 2024. Všechna práva vyhrazena.
